直流無刷道閘控制板

時間:2022-10-09 06:59:26
更多

直流無刷道閘控制板

直流無刷道閘控制板使用說明書


(P-103 )

第一 產品安裝調試說明

1、主板外圍配置產品要求

1.1、電源:24V/10A

1.2、電機:24V 直流無刷電機

1.3、車輛檢測器或者雷達地感

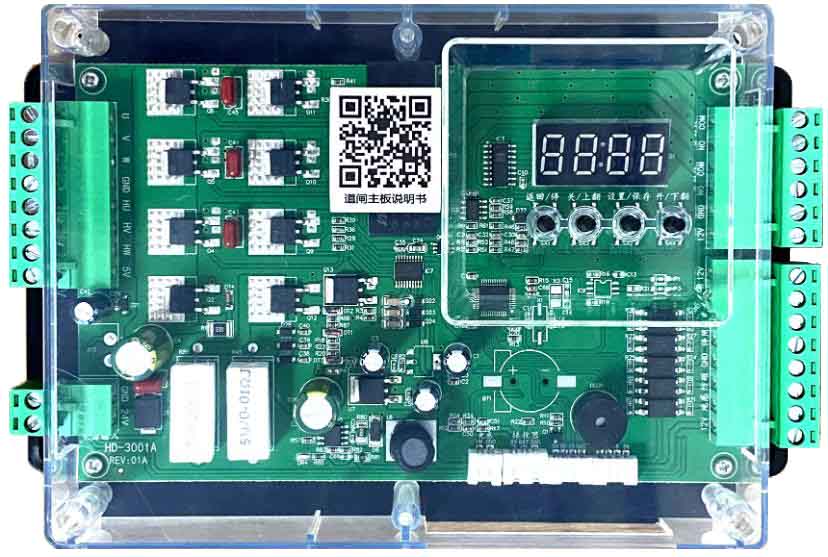

2、產品外觀及尺寸圖


3、主板接線圖



注意:線材最好用BVR 線,不要用網線

4、道閘左右對開接線圖



5、紅綠燈共陰,共陽接法



6、道閘調試步驟

第一步:道閘桿和彈簧匹配:

將道閘桿停在 45 度左右檢查桿子會不會慢慢落閘或開閘 (如果開閘了說明 彈簧拉力過大 (允許彈簧拉力稍微大一點桿子很緩慢開閘) ,如果落閘了 說明彈簧拉力不夠) 。

第二步:道閘自檢學習開關限位:

1、主板正常啟動是“00:00”和“E-00”交替顯示,長按主板“關/上翻”2  秒,道閘 關閘方向運行,主板從左到右滾動顯示“〇〇〇〇”,同時蜂鳴器有節奏的響,當 電機運行至關限位時,主板顯示靜態的〇〇〇〇” , 同時蜂鳴器停止響聲,此時 關自檢完成。

2、關自檢完成后,長按主板“開/下翻”2  秒,道閘向開閘方向運行,主板從左到右滾動 顯示“〇〇,同時蜂鳴器有節奏的響,當電機運行至開限位時,主板蜂鳴器長響 一聲,此時開自檢完成,閘機可正常運行。

第三步:調整道閘桿水平和垂直位置:

1、開到位后桿子超過 90 度 (將 P-9 參數往大調) ;桿子不到 90 度 ( P-9 參數調小) 。

2、關到位桿子高于水平位置 (將 P-6 參數調小) ;桿子低于水平 位置 (將 P-6 調大) 。

注:1、柵欄桿和廣告道閘水平位置判斷是否到位 (桿子接觸到

地面電機就馬上停止不轉動) ,如果到位后電機還在轉動就需要

P-6 參數調大直到桿子到地面后電機不在轉動為止。

2、調試參數后需要開關運行一下才能看出位置變化。



7、按鍵操作

主板有 4 個按鍵,分別是“開/下翻”、“返回/?!?、“設置/保存”、“關/上翻”, 可以通過這 4 個 鍵對主板的各種參數進行設置。

捷鍵操作:

1、在未插電機線的模式下,按一次“開/下翻”鍵,顯示出軟件版號;按一次“關/”鍵,顯示出軟件日期。

2、在正常工作模式下,數碼管顯示時間頁面下,短按一次“設置/保存”顯示的是電 流值,短按第二次“設置/保存”顯示的是霍爾的變化率,短按第三次“設置/保存” 顯示的是主板內部電壓值;短按第四次“設置/保存”顯示的是電源電壓值;


按鍵功能說明:

1、設置/保存鍵:進入設置狀態和保存設置值。

2、開/下翻鍵:正常工作狀態下按該按鍵可以開閘,進入設置狀態后可以使用該按 鍵增加菜單項或向上調節設定值。在參數設置狀態,短按每次加一。長按則一直連 續加到最大值后再從最小值開始往上加。


3、關/上翻鍵:正常工作狀態下按該按鍵可以關閘,進入設置狀態后可以使用該按 鍵減少菜單項或向下調節設定值。在參數設置狀態,短按每次減一。 長按則一直連續減到最小值后再從最大值開始往下減。

4、返回/停鍵:正常工作狀態下按該按鍵可以停閘,在設置狀態可以退出設置狀態 或者返回上一級菜單。


8:參數功能表

操作說明:

以通過長按“設置/保存鍵”按鍵 3 秒進入?yún)?shù)設置狀態,LED 將顯示P-X”。 通過按短或者長按“開/下翻”、“關/上翻”兩個按鈕選擇菜單項,短按一次增加或者 減少一個項,長按則連續加減。再次按“設置/保存”鍵進入指定項的設置,  “返回/ ”鍵退出設置。當對指定參數設置完成以后,必須按“設置/保存”鍵確認才能生效。 “返回/?!辨I設置的參數不會生效。45 秒內沒有按鍵,控制板上的蜂鳴器將長鳴一 聲,退出設置狀態,返回正常的工作狀態。


參數命令數值表



菜單

功能

默認

P-1

開閘速度

數值越大,速度越快

60

20-90

P-2

關閘速度

數值越大,速度越快

50

20-90

P-3

關閘到位平穩度

數值越小越平穩,太小可能關不到位

15

4-50

P-4

防砸車靈敏度

小越靈敏,太小可能會自動抬起

20

5-255

P-5

達力度

數與 P-22 配合使用,反轉啟動力度

30

10-250

P-6

水平調節角

數值越小,閘桿角度越小

20

2-255

P-7

化測試模式

0:手動,1-5:正常老化,6 為半行程運行

0

0-6

P-8

感計數

0不帶計數,1:帶計數,4:車隊模式

0

0,1,4

P-9

垂直調節角度

數值越小,開啟角度越小

20

2-255

P-L

開閘減速角度

水平為基準計算,此數值角度開始減速

65

20-85

P-b

關閘減速角度

水平為基準計算,此數值角度開始減速

30

10-80

P-c

砸車力度

數值越大,防砸車力度越大。 數值 100,則防砸功能取消

65

5-101


P-d

左右換

機芯與控制板的按鍵的動作相同時, 不改變此參數。否則改變此參數

1

1-2

P-E

關閘自檢速度

數值越大,速度越快。僅用于通電自檢關閘

20

2-90

P-F

遙控學習與清

000 表示等待遙控學習

253 表示清除已學習過的遙控器

0

000-253

P-H

2 段開閘減速

參數設置在第一段減速之內

0

0-30

P-P

電起閘電壓點

當電后,檢測到電壓低于此值,就起閘 (增加電池或超級電容板)。單位,0.1V

225

100-250

P-18

位繼電器輸出模式

0:紅綠燈模式 1:到位狀態模式 3:光感模 5:到位繼電器輸出 2 秒

0

0-5

P-19

車延時落桿時間

位是秒。

0

0-255

P-20

開閘保持時間

位是秒。0 為不自動關閘

(此參數一般不建議使用)

0

0-255

P-21

訊地址

485 通信時的地址

1

1-255

P-22

運行反向緩沖設置

反轉沖的行程,數值越大緩沖行程越小, 數值越小緩沖行程越大

50

1-90

P-23

光敏閥

75

10-100

P-24

開閘自檢速度

數值越大,速度越快。僅用于通電自檢開閘

20

2-90

P-25

閘到位平穩度

數值越小越平穩,太小可能關不到位

15

4-50

P-26

防砸功能

0:關閉,1:開

1

0-1

P-27

過流保護

單位是 0.1A

80

20-100

P-28

桿力度

數值越大,鎖桿時的力越大。建議從適當值 微調。此值偏小,可能鎖不住。

值過大,對機芯和主板不利

80

45-160

P-29

桿歸位啟動速度

數值越大,速度就越快。建議速度不能太快

70

10-255

P-30

電起閘檢測延時

檢測延時值,0 表示斷電起閘功能無

0

0-200

P-31

電起閘恢復點

斷電起閘動作后, 電池或超級電容板還有電, 時市電來電的比較點.單位 0.1V

235

200-250

P-32

感快速落桿

啟后,地感失效后,不等閘開到位, 立即落閘;0:關閉,1:開啟

0

0-1

P-33

二開閘信號開關

P26=0 時,對應的端口可作為

第二開閘信號開關;0:關閉,1:開

0

0-1

P-34

機高電壓比較點

0.1V。無彈簧時,桿自重較重時,

可能產生高壓;彈簧拉力過大時,

抬閘也可能產生高壓。

以適當調節此值,能更好的運行

310

250-450

P-35

關到位后離開偏差

在關到位后,又離開了較大的位置

此值是體現偏離的程度。

數值越大,偏離較大才動

10

10-250

P-36

恢復出廠設

1僅清參數表,2:清參數表和遙控器, 3數據備份,4:恢復備份,

5:僅清遙控器,6:重新自檢

0

0-6

P-37

2 段關閘減速行程

參數設置在第一段減速之內

0

0-30

常規報錯數碼管狀態:顯示E-00”表示未找零;顯示E-01”表示電機霍爾值出錯;

E-02”表示電流過流;顯示E-03”表示電源電壓欠壓;

顯示E-04”表示電源電壓過壓;顯示E-05”表示電機三相短路;

所有涉及到角度的地方,關閘位置為0 度

當電源電壓過大 ( 28V) 或過小(﹤ 18V),主板將會自動保護并發出警報,主

板保護時電機,燈箱,地感等設備都不會工作

9、遙控器功能

9.1、遙控器配對:長按主板“設置/保存”三秒,找到 P-F 項,再按一下“設置/保存會顯示000” ,此時按遙控器的任意鍵,此時主板長響一聲后顯示變?yōu)?P-F,表示遙控器  匹配成功。

9.2、清除遙控器:長按主板“設置/保存”三秒,找到 P-F 項,再按一下“設置/保存” 會顯示“000” ,將數值調到 253,再按一下“設置/保存” ,此時主板長響一聲后顯示變?yōu)?nbsp; P-F,則會清除所有遙控器。

9.3、車隊模式:長按主板“設置/保存”三秒,找到 P-8 項,再按一下“設置/保存” 會顯示“0”數值調到 4,再按一下“設置/保存” ,然后退出菜單;道閘開到位后長按遙 控器停止 2 秒以上,車隊模式開啟;關閉車隊模式時只需要按遙控器的關閘鍵即可。



10、參數轉移步驟

第一步:調試好一塊模板

第二步:將模板與新的主板對接

第三步:上電新主板

第四步:長按模板“下翻”鍵,查看新主板顯示“S--S”則參數轉移成功。


第二章 常見問題及解決方法

1 、 自檢不成功,道閘運行不正常

解決方法:檢查 P-d  電機左右轉模式是否與當前電機是否匹配(可通過更改參數后重新上電主 板重新自檢,道閘自檢是否正常請參照第一章,第 6 小節,第二步)

2 、道閘桿垂直或水平位置不到位

決方法:通過調節主板菜單 P-9 P-6 參數(菜單功能請參照參數表)

3 、如何正確判斷道閘是否真正開關到位

解決方法:a 、將主板 P- 18 參數設置為 1 ,若開到位或關到位繼電器都會動作一次,則表示 已經開/關到位

b 、注意觀察道閘桿在開/關到位時電機是否停止不動,則表示已到位,如果道閘桿已到位電機還 在運行,則需更改 P-6 P-9  參數

c、在開關閘的過程中,數碼管會有動態的“1”顯示,如果數碼管顯示回到了時間界面,表示也 已經到位

4 、遇阻反彈功能失效

解決法:a 、檢查 P-c 參數是否將遇阻反彈開啟(主板參數大于 100,遇阻反彈功能失效)

5 、閘機正常運行過程中突然向反方向運行

解決方法:將 P-c  遇阻反彈功能參數數值調大

6閘機在落閘快到位的時候又啟閘了

解決方法:將 P-3 關閘到位平穩度數值調大

7、錯誤代碼及解決方

示代碼

說明

決辦法

E-00

自檢或自檢失敗

新自檢;檢測電機線是否正確。

E-01

霍爾出錯

檢查電機線順序是否正確;檢查電機 霍爾是否損壞;

檢查電機線接觸是否可靠。

E-02

過流

P27 設置是否偏??;彈簧力度過大。

E-03

欠壓

檢查電源的輸出電壓是否正常

E-04

過壓

檢查電源的輸出電壓是否正常

E-05

機三相短路 (任何輸入輸出無效)

檢查電源的輸出電壓是否過低


?
